| 配管レイアウト |
＜’０７・０１・１４＞
何度か物を作ってきたので，作業の手順が大体こなれてきました
作業する位置も大体決まってきたので，集塵をもっと良く出来るように配管を見直します
まだ機械が少ないのと，配管部品も少ないのでとりあえず現状レベルに合わせることにしました

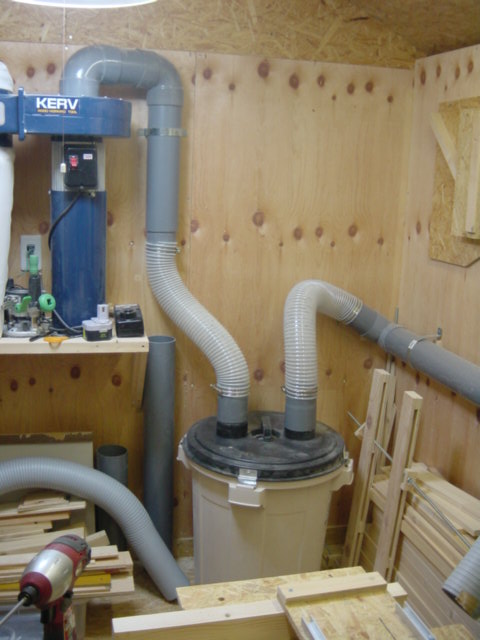

写真右側の壁に，ライト管を這わせるためバケツの位置を変更しました
ライト管Φ100の先はΦ65に変換しています

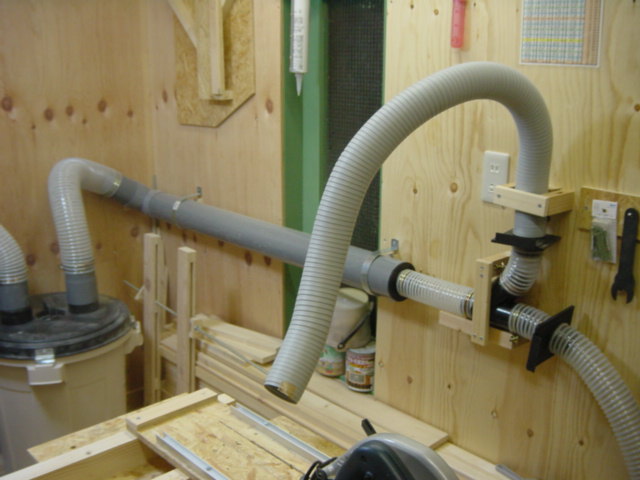

Y字管で2ポートに分割，ブラストゲートを設けました
机の上の集塵用に自在ホース，カンナ類の集塵は下につなげます
Φ65シングルなら吸引力は問題ないですが，2ポート同時使用では半減します
メイン配管をΦ100で通せばいいのでしょうが，使ってみてバージョンアップしていきたいと思います
とりあえず今年はこの仕様で行ってみましょう
