＜’０６・０７・０９＞
集塵機からセパレータまでの配管を塩ビ管で配管しました

塩ビ管にはＶＰ，ＶＵ，ライト管の3種類があり，内径100のホースとぴったり合うものはありませんでした

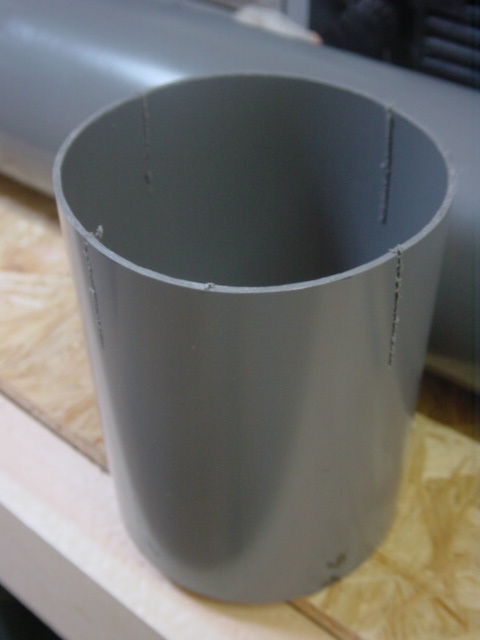

そこでホースにギリギリは入らないライト管に縦にスリットを4箇所入れます

スリットの分，径が小さくなったところにホースを押し込みました

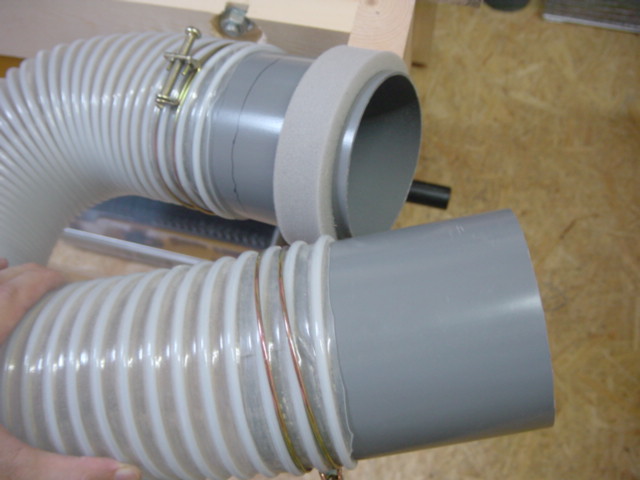

写真上のパイプには隙間テープを巻いています
こちら側はＶＵ管に入れるのですが，外形が小さいので隙間テープで埋めてしまいます
こうすることで接着不要できっちり接続出来ました

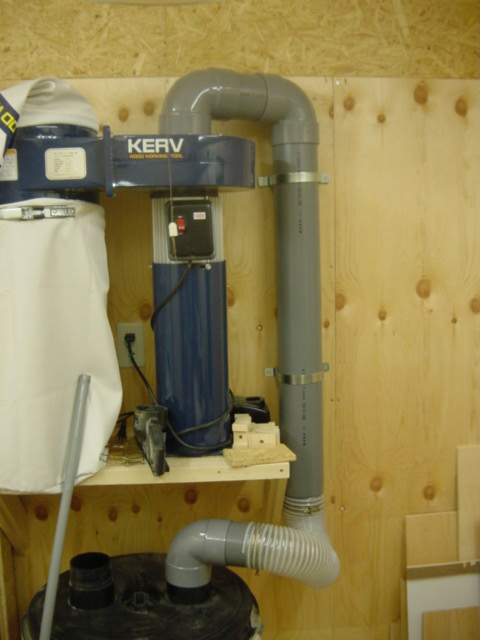

集塵機からのホースまでの配管はＶＵ管です

集塵機とエルボの接続にも隙間テープを使用しました

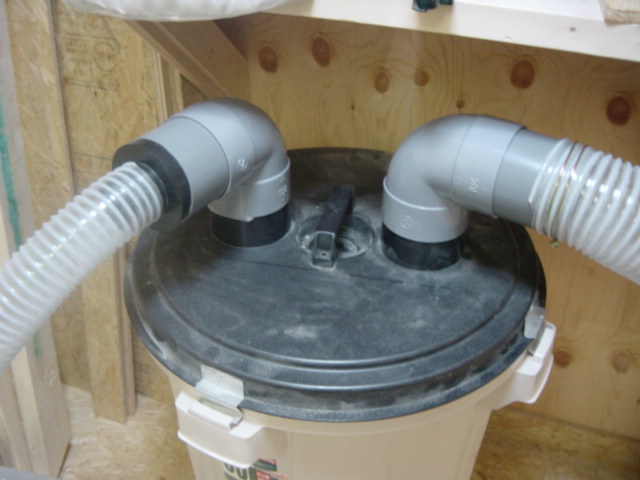

セパレータ側のエルボはライト管で，接続はやはり隙間テープです
特にエア漏れはなく抜き差しが楽で便利です

セパレータの入力側も仮で装着

ライト管用エルボに長さ150ｍｍのライト管を付けて，オフコーポレーションの100-65アダプタを装着
Φ100のライト管の内径にアダプタがちょうど入ります
(ＶＵ管は内径が太くてスポスポです)

電動工具の導入やレイアウトが決まった頃に入力側をしっかり配管したいと思います
