＜’０８・０５・２４＞

平日も進めていました

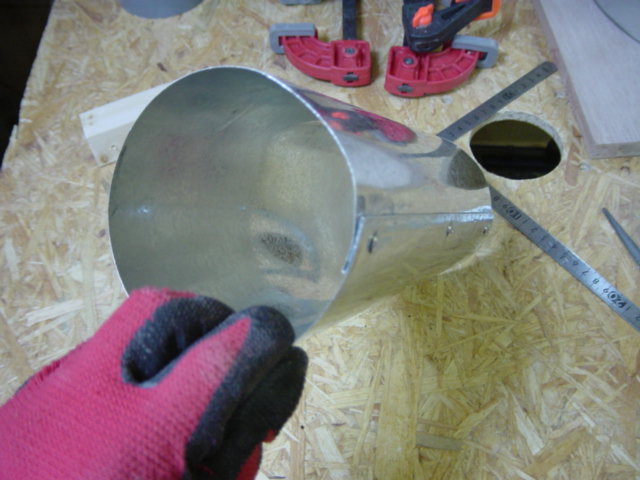

インレットのΦ100パイプを作りました
ここは鉄板を折り曲げてつなげた後，リベット止め

きちんとΦ100にはなりませんでした･･･Φ97くらい？

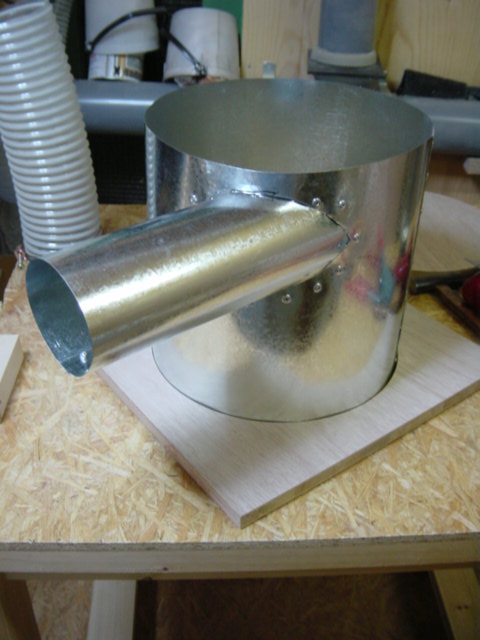

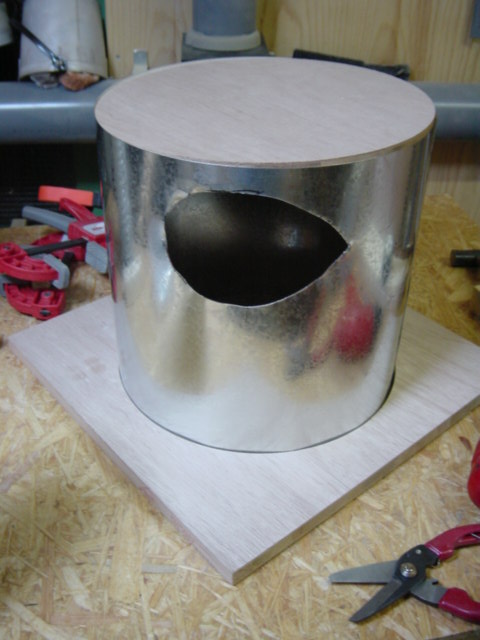

インレットに合わせて本体を切り欠き

そこにインレットを取り付けます
思ったより簡単に出来ました

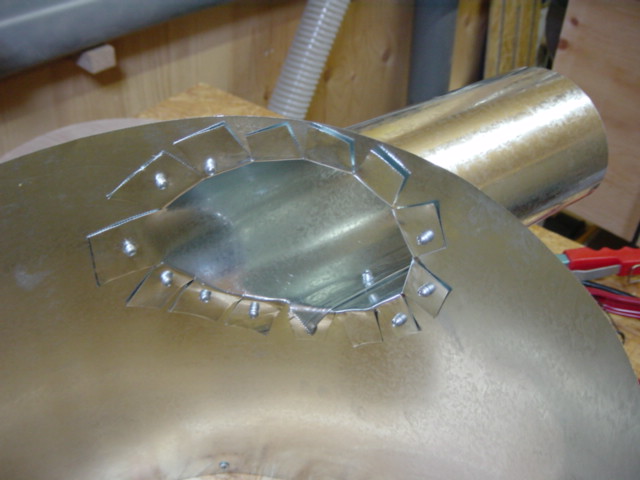

内側はこんな感じ

天板にアウトレットの穴あけ加工とリベットの干渉部の切り欠き

アウトレットはVU管を使います
ホースバンドを仮に位置決め

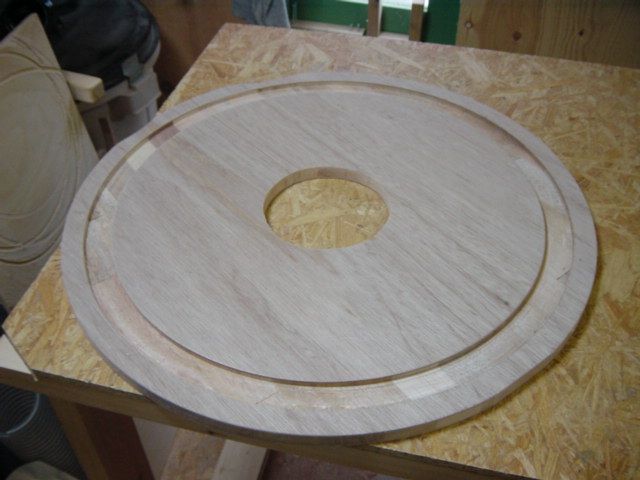

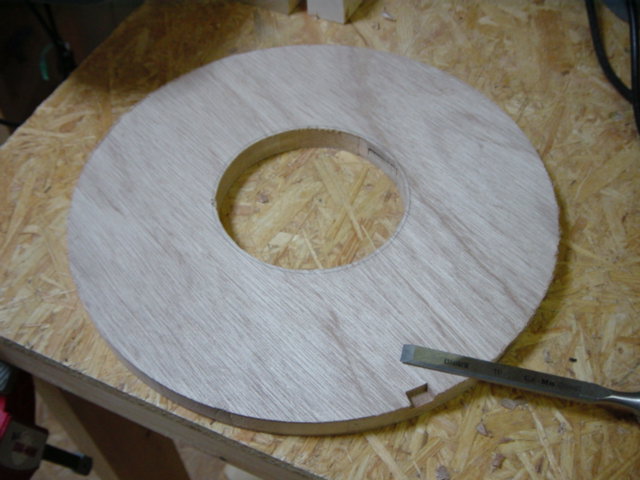

次はゴミ箱のふたの部分を作ります

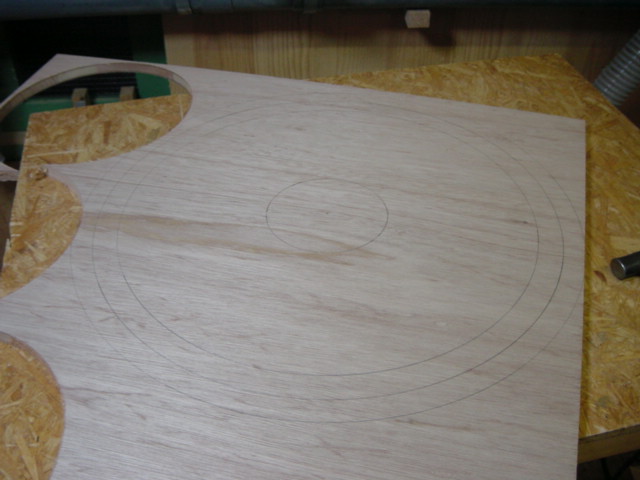

Φ600で線引き

材料が少し足りなくなり，まん丸に出来ませんでした

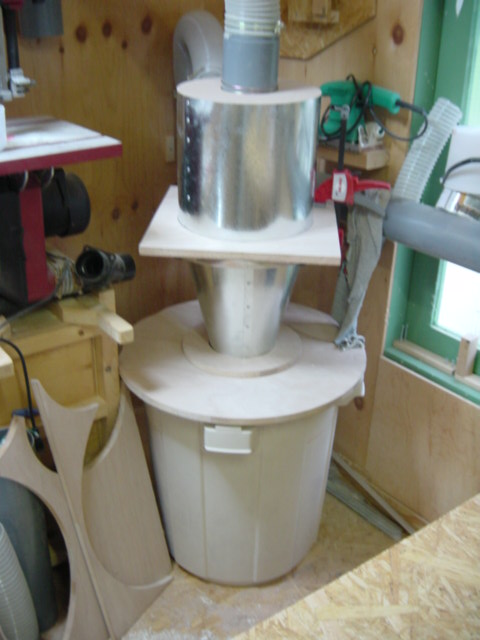

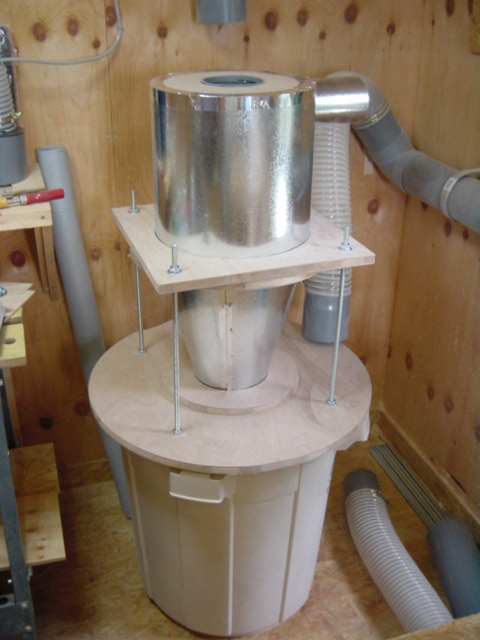

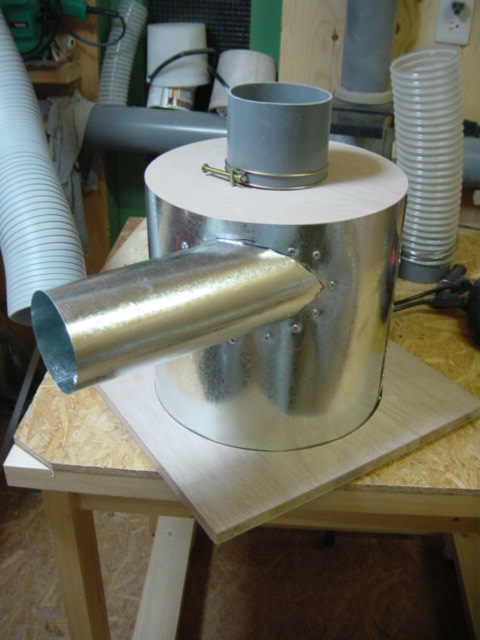

仮に組んでみました
ゴミ箱がでかいので，サイクロンが小さく見えますね

早速試運転します

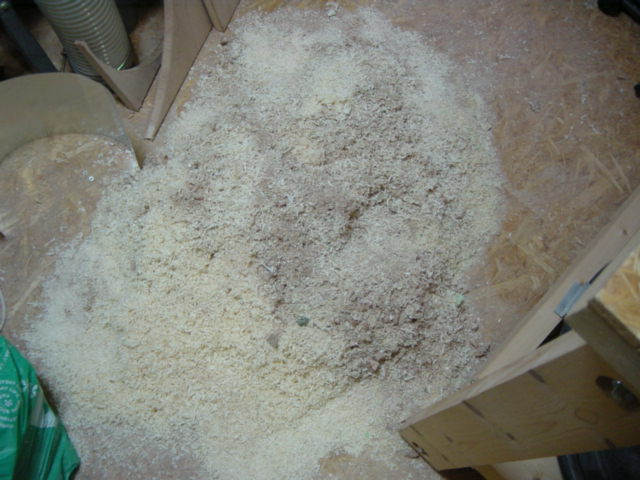

餌はこれ

一気に吸い終わり，おこぼれがこちら

粉塵が分離できなかったようですがまずまず？
外筒が小さかったかなぁ(遠心力不足？)
あの量の屑を吸った割に，大きな木屑は少ししかなかったので合格とします
ゴミ箱の中はこんな感じ

概ね良好なのでこれで本固定を進める予定です

＜’０８・０５・２５＞

サイクロン本体を完成させます

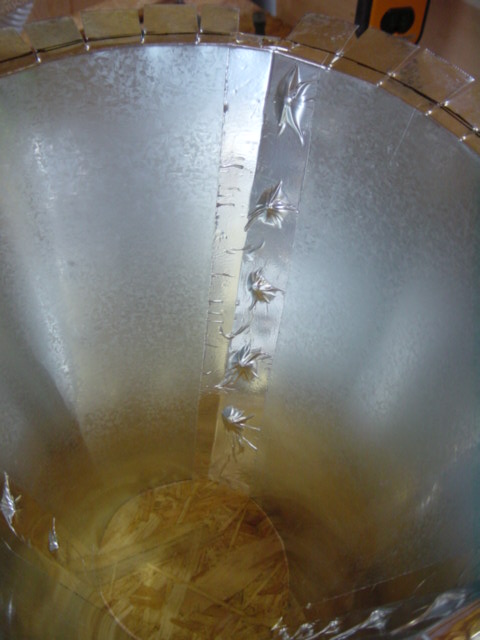

コーン部の板の継ぎ目をアルミテープで目貼りしました

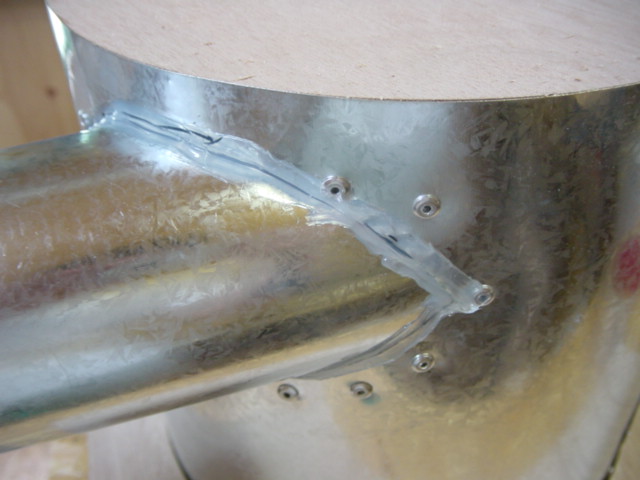

インレットの継ぎ目はコーキング材で処理

コーンと本体をボルトで接合し，段差をアルミテープで目貼り

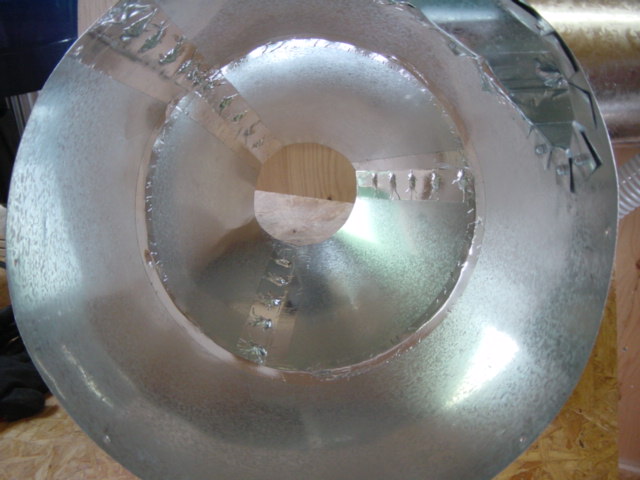

インレットの内側もアルミテープを貼りました

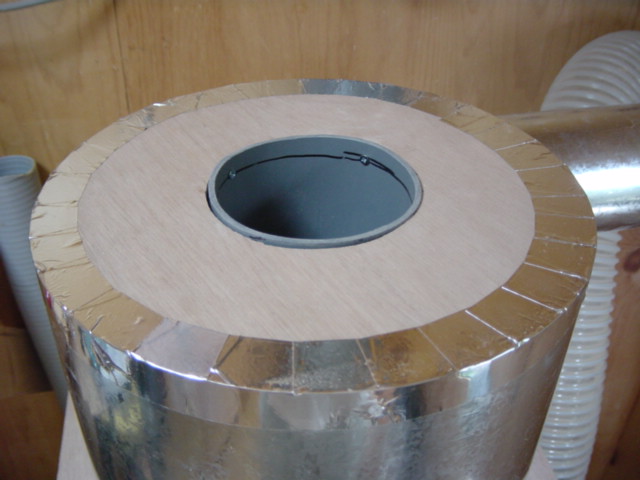

本体上部の蓋もネジ止めしてアルミテープ
アウトレット管にはVU管をネジ留め
外筒高さ300に対し内筒の長さは265にしました
隙間はコーキングする予定

サイクロン本体とゴミ箱の蓋部をボルトで接合
コーンと蓋の部分にはスポンジテープを貼っただけで接合はなし

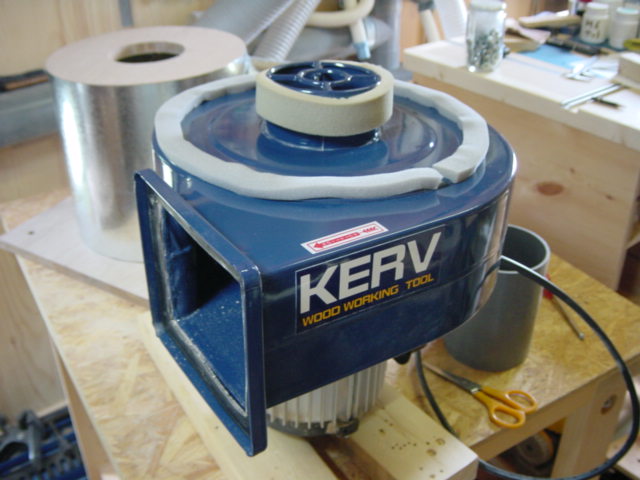

集塵機を分解し，モータとファンだけにしました
蓋との干渉部分にスポンジテープを貼ってます
アウトレットとの接合部分はVU管にすっぽり入るのです

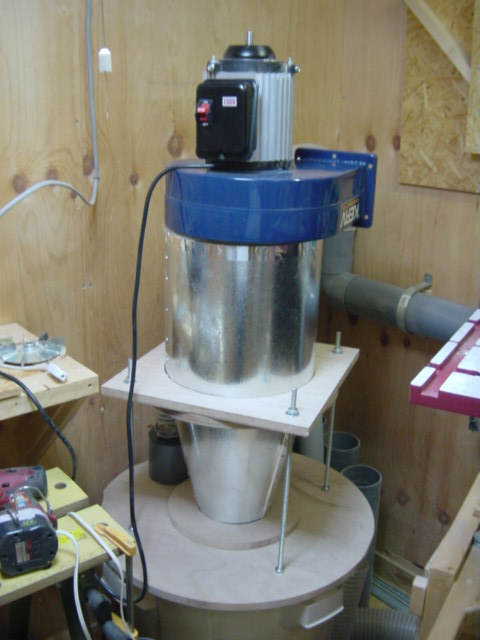

いよいよ合体！！

モータは逆さまにして装着，乗っかっているだけです
この状態で自立しているので使用可能
試してみたらおこぼれもなく問題なし(仮組時のおこぼれも解消)
ひと安心です

このままではゴミ箱の脱着が困難なので時間はフレームを作ります
工房内のレイアウトをどうしようか悩み中です

＜’０８・０５・２９＞

サイクロンの固定はあっさり簡単に済ませることにしました

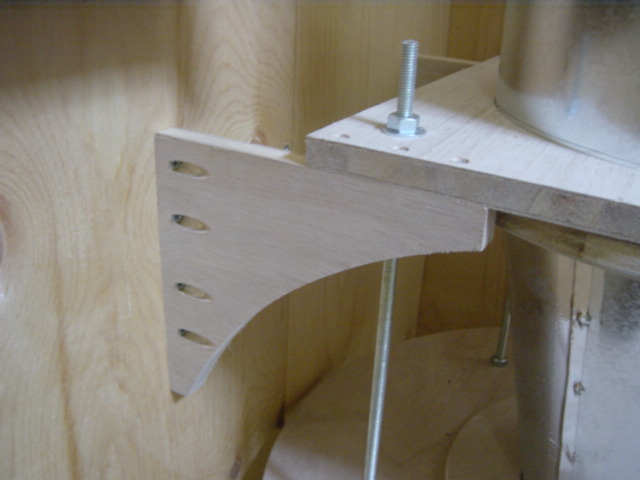

サークルカットで残った端材をカットして，ポケットホール加工し使用します

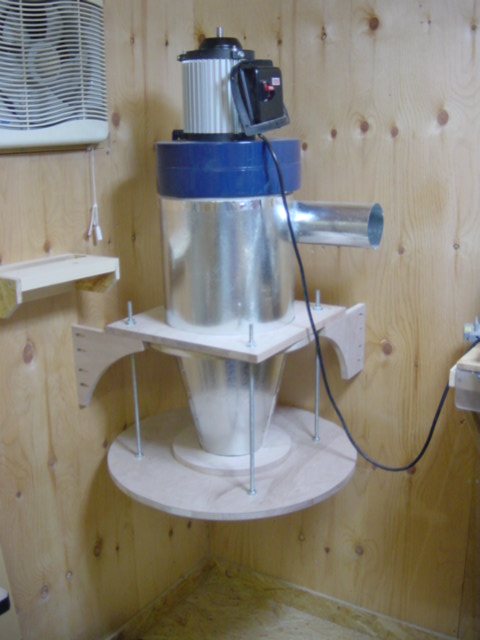

いきなり完成写真ですが，このように壁と本体を接続しました

3箇所で固定することで，しっかり自立します

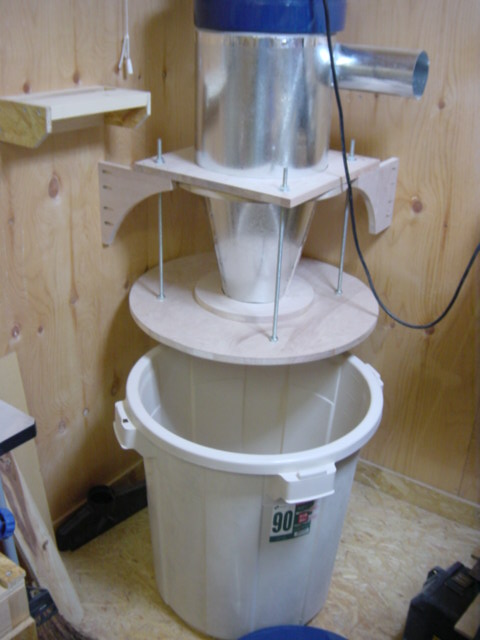

ゴミ箱を下に置き・・・

キャスター付の板を挿入して嵩上げすると蓋が密着するようにしました

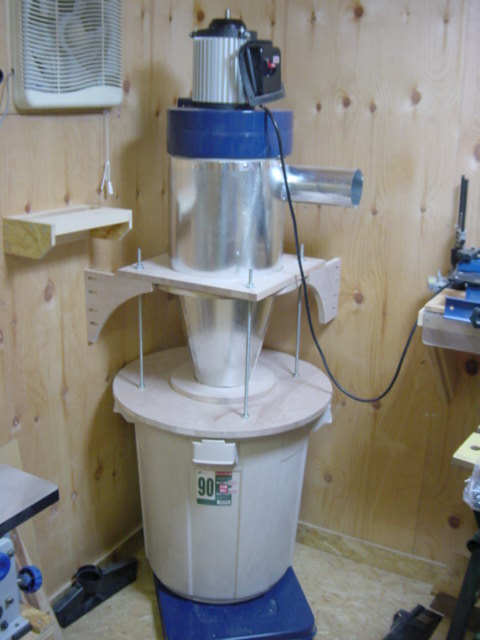

これでサイクロンの全てが完成です
目的の省スペース化が達成できて満足です

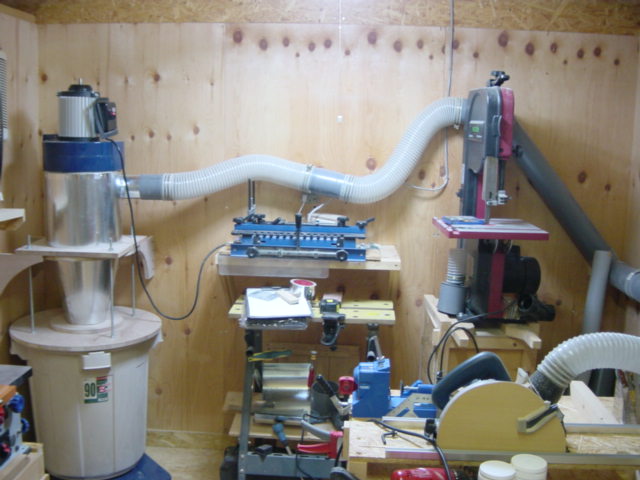

Before After いかがでしょうか？
(マウスを当ててね)

ダストバッグが廃止できたので，吸引力が相当アップしました
サイクロンは良いこと尽くめです
作ってみると意外と板金加工も簡単で楽しい
型枠にはめればきれいに形が出ます
挙句にデッドスペースが減ってうれしー

徐々に配管レイアウトを見直していきます
