＜’０８・０５・１８＞

いよいよサイクロンを作ります

ルーターテーブルを作ったら大きくて身動きとれなくなりました
スペースの活用のため，いつかはやりたいと思っていたサイクロンを作ります
先人のお手本がいっぱいあるので参考にさせて頂きました

コーン部分の方を作ります
テーパーの書き方はkazu@あきたさんのページを参考にしました

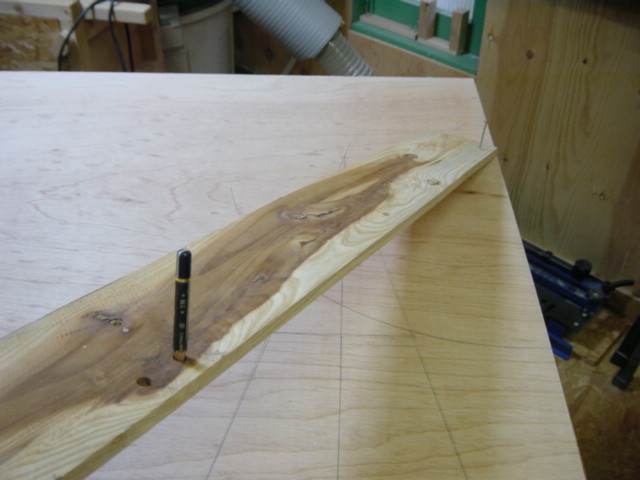

円を書くためコンパスを作成，いい加減です

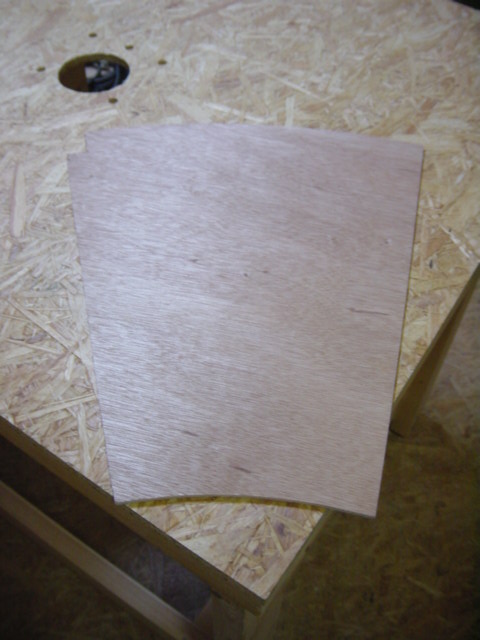

予定通り寸法ミスをやらかしつつ，型完成

サイクロンの材料は0.24mm厚のトタンでサブロクで約1000円

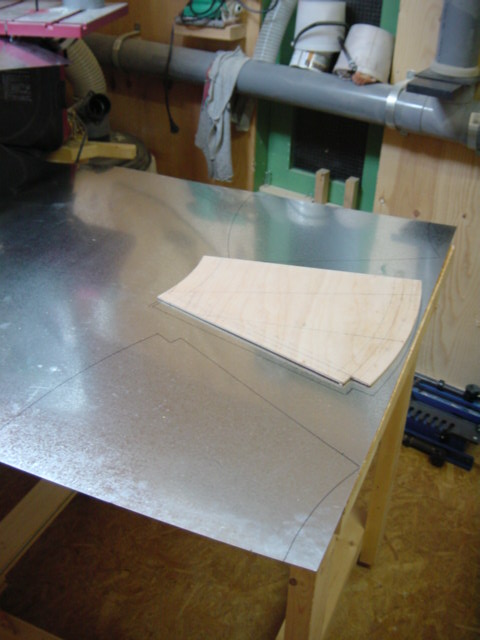

型を写します
コーンは3枚をつないで作ります

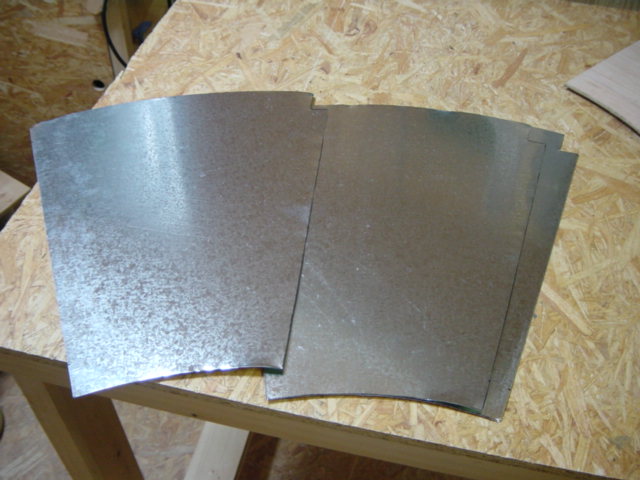

切り出しました
意外とサクサク切れて面白い

接続は両面テープとリベットです
上Φ300，下Φ140，高さ350mmです

写真ではリベットが3箇所ですが，これでは隙間が開くのであとでリベットを追加しています

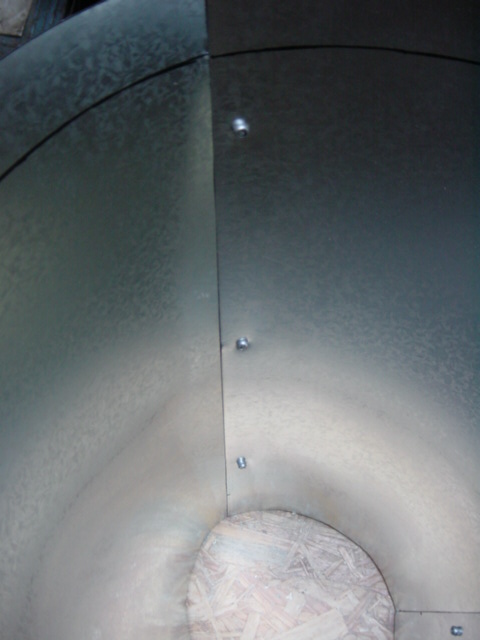

内側の出っ張りはこんなもんです

次に上部とコーンの接続用の輪を作ります

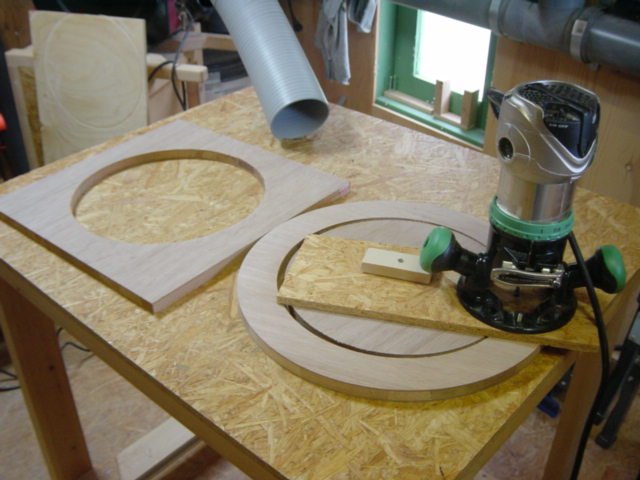

サークルカット治具をこれまた適当に作ってルーターでカットしました
スパイラルビットは切れが良い！
1/4インチ幅のビットで24mm厚のランバーコアを一発切削できました

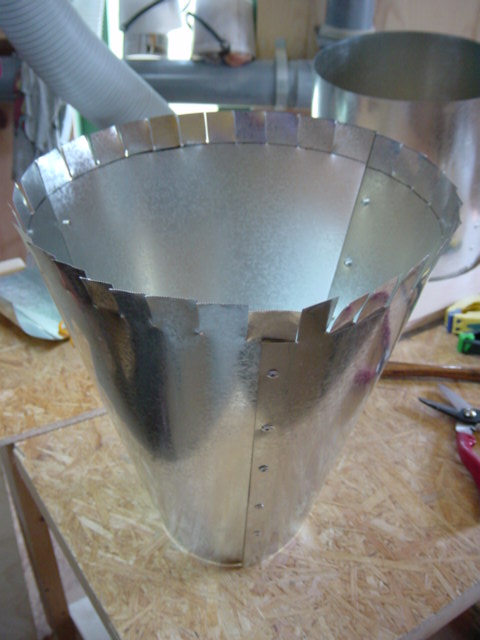

接続部の曲げ代をカットしたところ

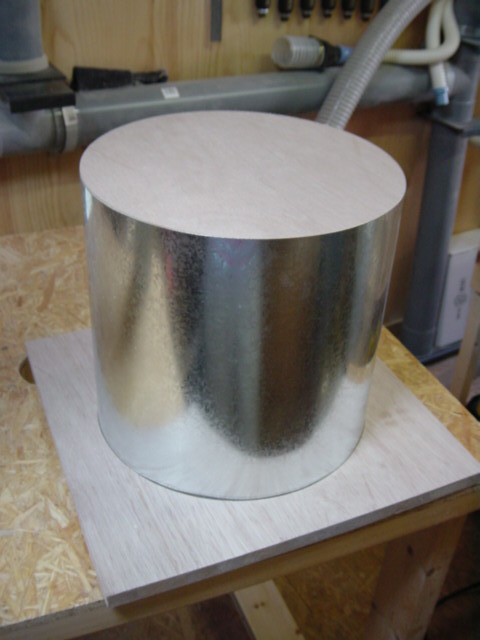

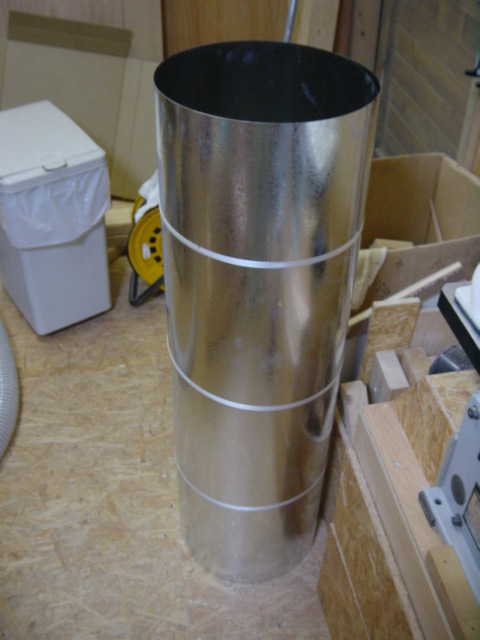

上部もリベットでつないで木枠に入ることを確認
Φ300，高さ300mm

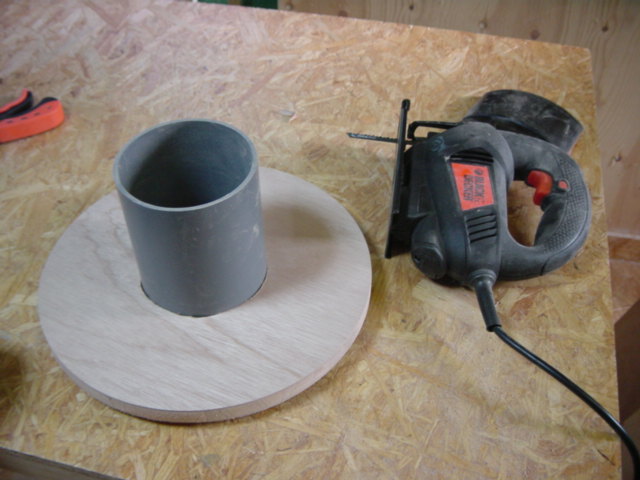

上部のふたを切り出し，アウトレットの穴あけ加工を行いました

しかし，ふたが若干大きく，調整段階で小さくなりすぎてやり直すはめに
しかもさらにもう一回失敗
3度目の正直でぴったり出来ました

と言うところで時間切れ
