材料の接合を簡単かつ堅牢に行えるポケットホールジグです
KREGのジグは有名なようです

とりあえず使ってみました

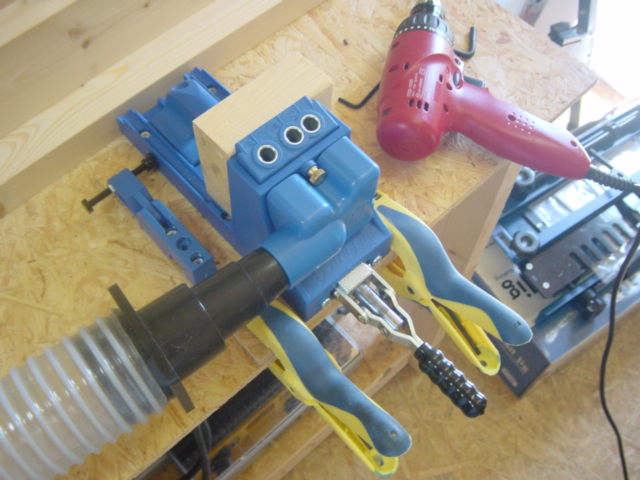

このような感じで設置します

本体を何かしらの板に固定する必要があります
その板を作業台にクランプで留めます
材料の固定は，トグルクランプで出来るので簡単です
集塵ポートが付いているのですが，ポートの上にポケットホールの位置調整ノブがあり閉めにくくなります
調整の時には外す方が楽ですが，ネジ自体を交換するのが良いでしょう

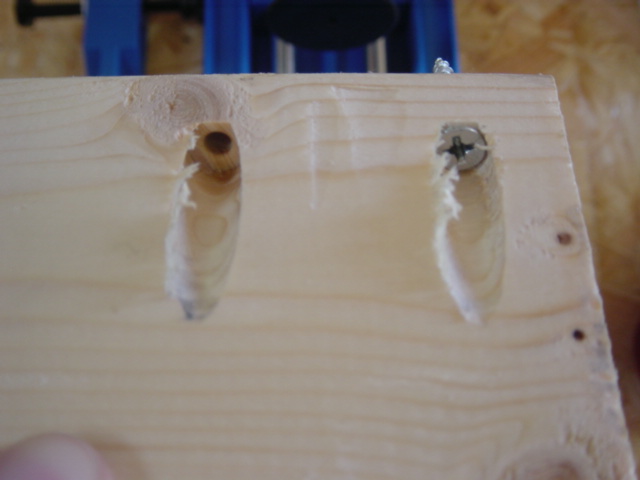

試してみるとこんな感じ

結構ささくれます(SPFは軟いから？)

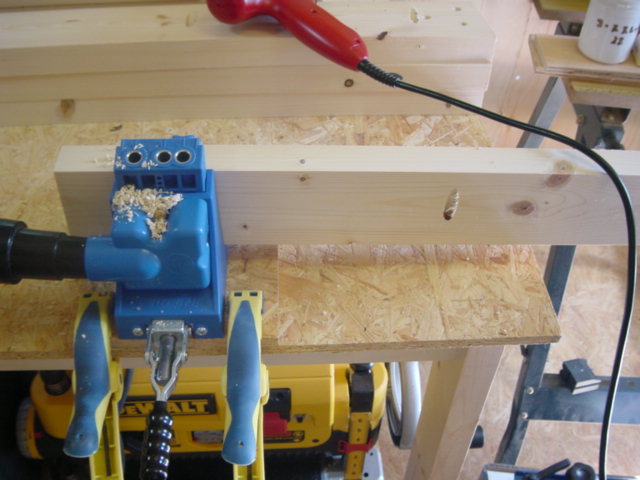

4箇所を切削したところ

集塵しながらでもこれだけ漏れます
ドリルを抜くときに詰まった屑がこぼれるためです

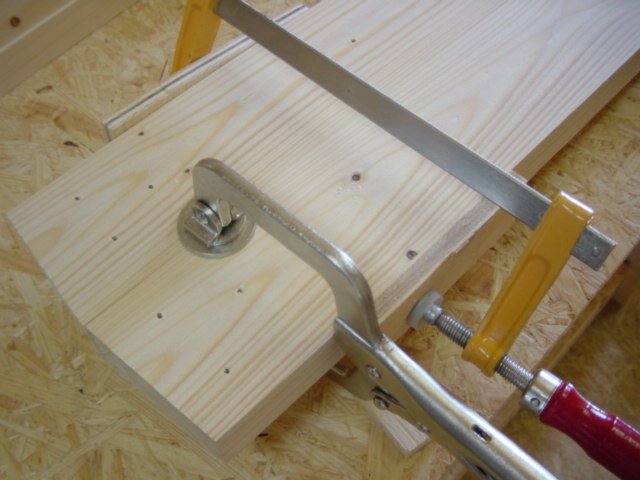

接合するときは，フェイスクランプで継ぎ目をはさみ面を出します

割とぴたっと接合できますが，それなりに慎重にやる必要があります
材料の製材精度によってはどうしても目違いが出るようです

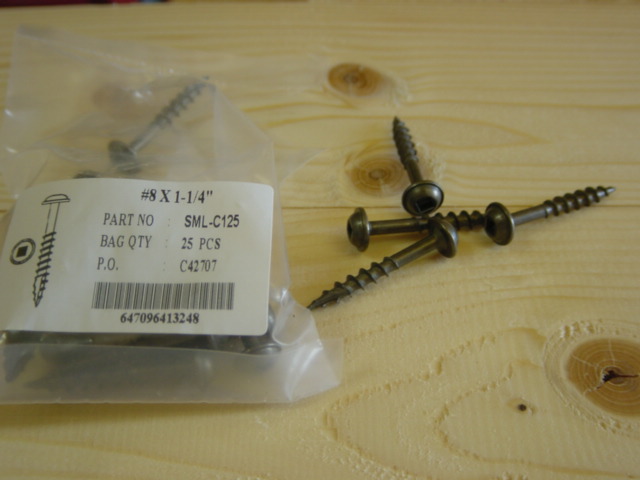

接合にはセルフタッピングビスを使用します

2スクエア(四角)タイプのネジ頭でビットも付属しています

確かに簡単にしっかり，接着時間がないので短時間で接合出来ます
