プリセパレータを買ったものの，いろいろ問題がありまして・・・

超安売り９０リットルポリバケツを買ってきたが，内径が合わず
プリセパレータを使っても分離されず意味なし･･･

そこでとりあえず改善処置を行いました

バケツとの連結部分をあまりの鉄板で作りました
現物合わせの適当なので非常に汚いです
試作として作ったんですがきっとこのままでしょう

プリセパレータと鉄板はリベット止めです

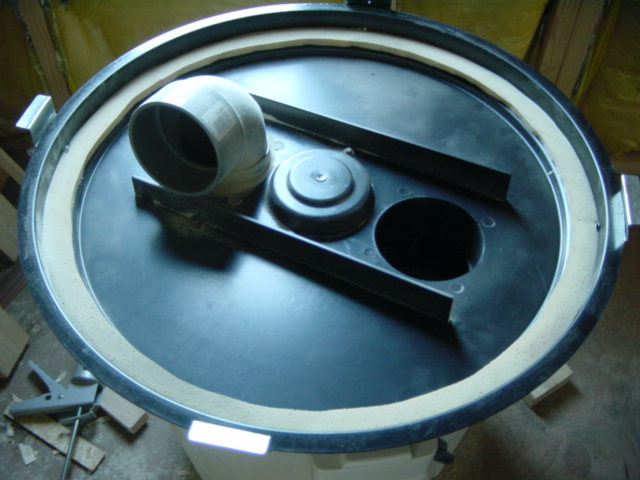

次にゴミの分離機構として簡易サイクロンになるような感じで塩ビ管のエルボΦ７５を装着
エルボの周囲にスポンジテープを貼り，プリセパレータの穴に突っ込んだだけです

エルボ側が機器側，そのままの部分が集塵機側です
最初から付いていたスポンジは全く役に立っていません
(バケツとの接触部分にスポンジを貼ろうかとも思いましたが，とりあえずこの状態で大丈夫のようです)

さてこの効果は？

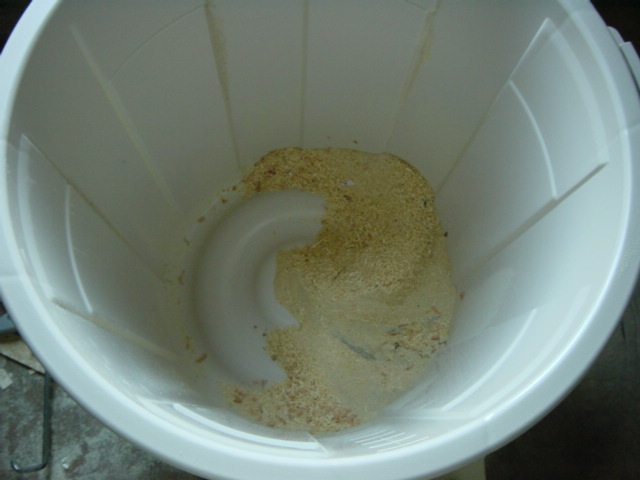

大まかに分離出来るようになりました！！
写真でわかるようにちゃんと渦を巻いているようです
どこまでためることが出来るかはわかりませんが，エルボがないと全く分離出来なかったことを考えれば上出来です

これ以上のことは，ちゃんとしたサイクロン分離機を作らねばならないでしょう
そのときが来たら頑張ります
