以前にVer.1を作って使用していましたが，改良版を製作しました

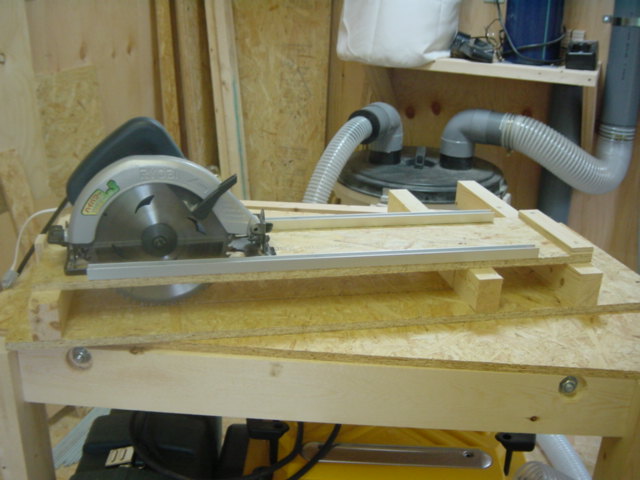

こいつはVer.1

Ver.1の問題点は
(1)テーブル面が小さく材の安定が悪い
(2)精度が悪い
(3)集塵機能がない
(4)切断位置合わせが難しい

で，こうなりました

テーブル面は約2倍にしてます(と言ってもわからんね)
スライド部分はVer.1から流用
材料をあてがう部分のみ作り直しました

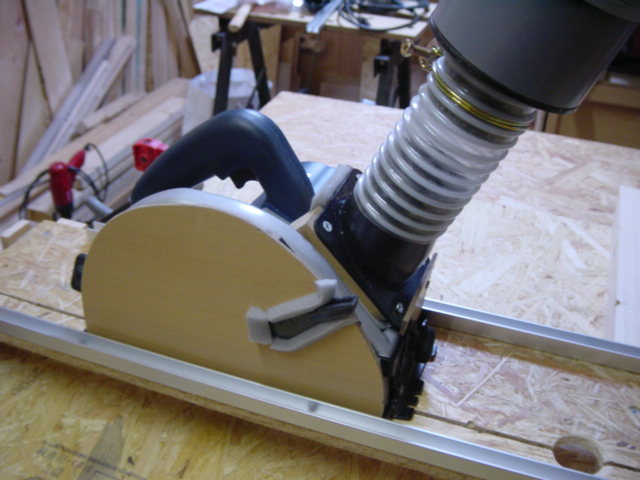

集塵機構はこんな感じ

丸い部分はマジックテープで取り外し式
保管するときにブレードガードがないと不便なので
集塵ポートは何かを付けるボルト穴に固定
なので，高さ調整は出来なくなりました
隙間と言う隙間にはスポンジテープで目留めした結果，上からはほとんど切り粉はでないようになり快適です
ホースも挿しているだけとし，周囲の掃除のときはスポッと抜いて使えます

今回の便利加工

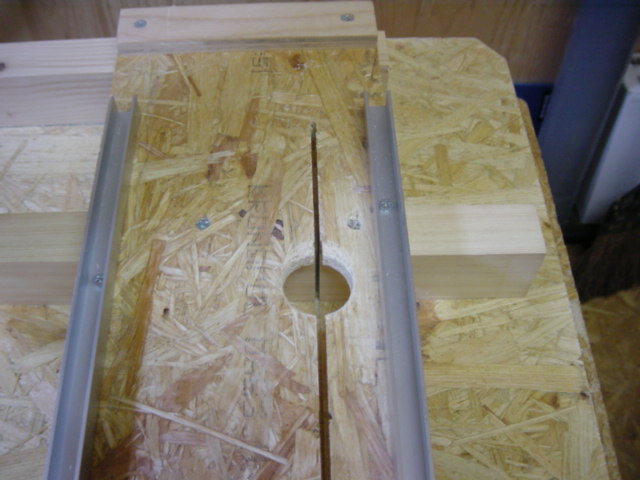

切断位置が見えるようにフォスナービットで大穴を開けました
光が入らないとかなり見づらかったので，これでバッチリ

肝心の精度は・・・・良くなったはず！！
(ちょっと妥協した)
