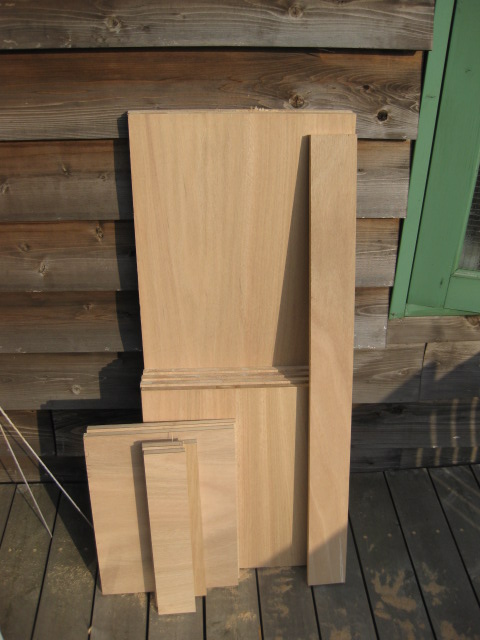

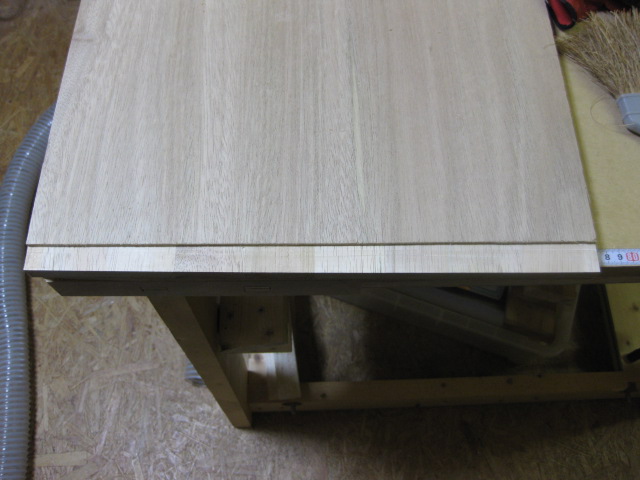

ラワンランバーコアをカットしました
大物のカットは外でやっています
＜’０９・０３・０５＞
平日も作業中

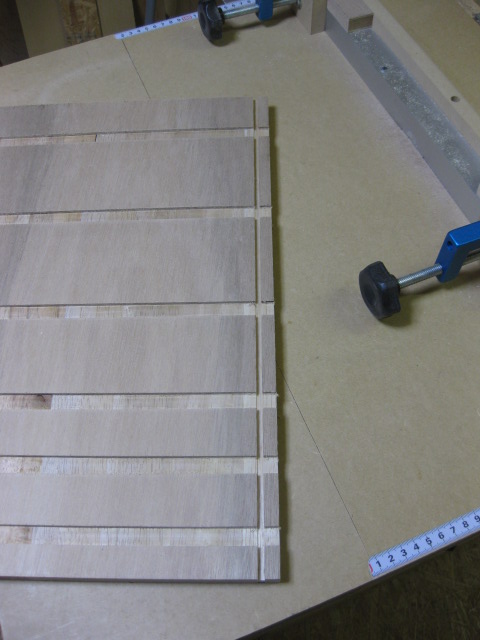

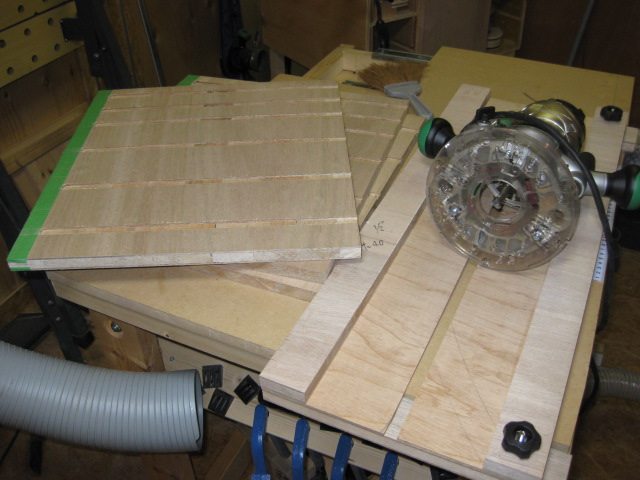

ルータ用の溝切り冶具を作って，抽斗のレール受けを彫りました
今回からCAD図を書いて作業をしているので，寸法出しが楽チンです
と思ったら最後の溝で油断しました

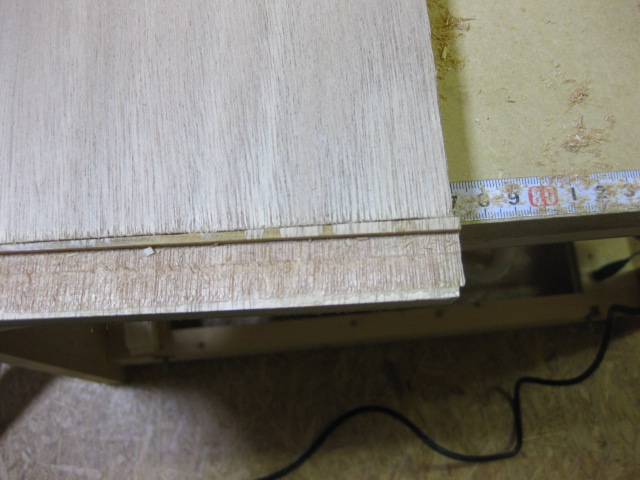

冶具がずれて溝が曲がってしまった・・・右側が広くなってます
内側で見えないので，適当に補修します

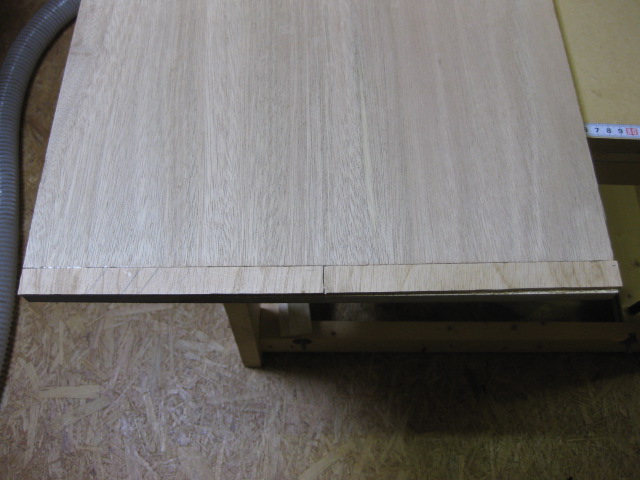

ベニヤを張り付けて一晩放置

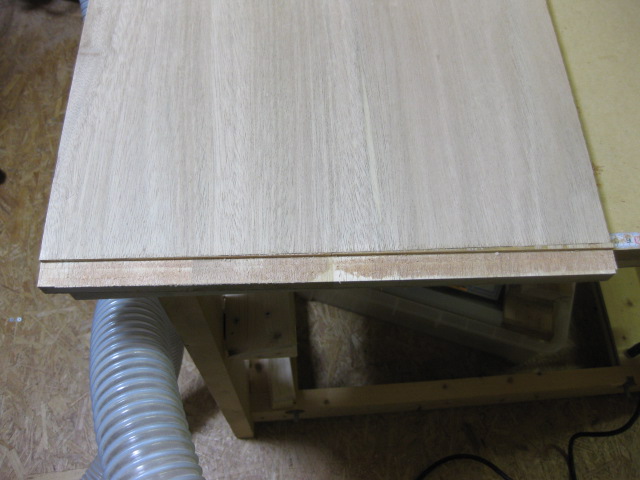

改めてルーターで溝切り
少々汚いけど，見えない(はず)ので・・・

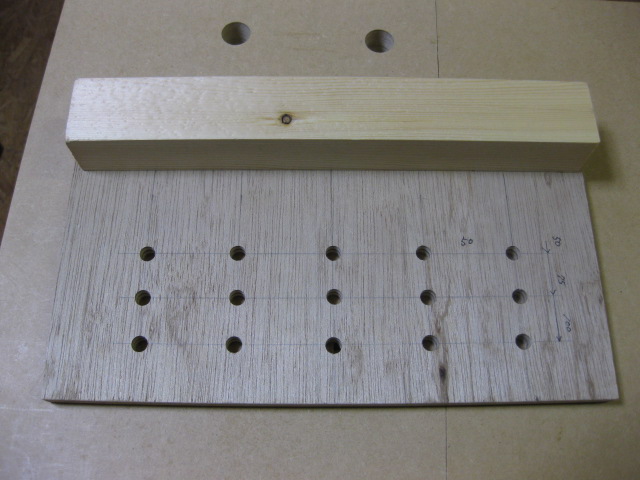

移動式の棚受けをつけるので，ダボ穴冶具を作りました
＜’０９・０３・０８＞

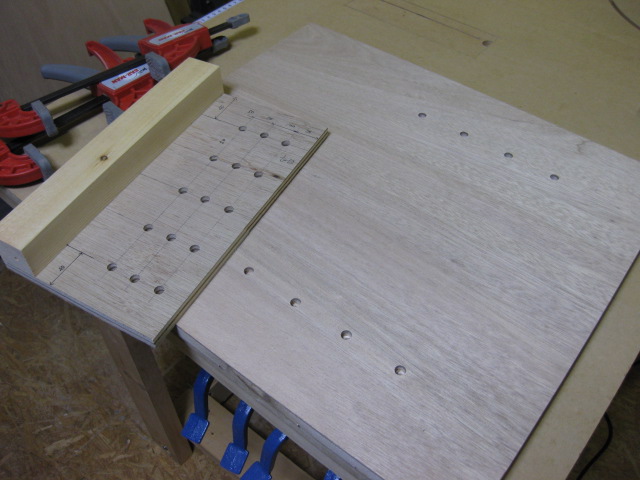

側板にダボ穴を加工しました

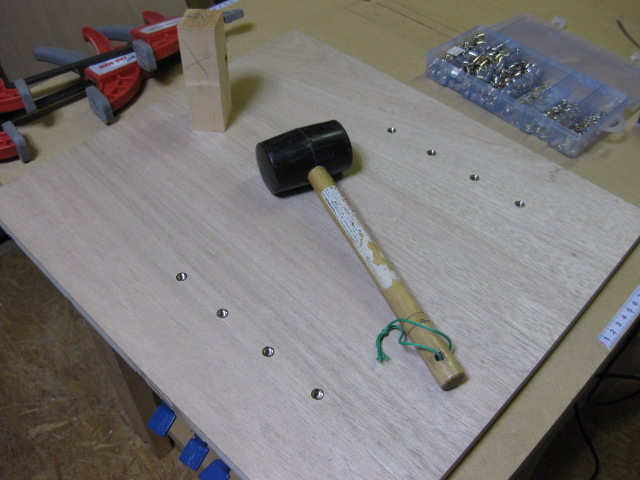

空けた穴に可動棚のピン受けを打ち込みます
後ろ面のベニヤを入れる溝を掘ります
テーブルソーで３回ずらしてカットしました

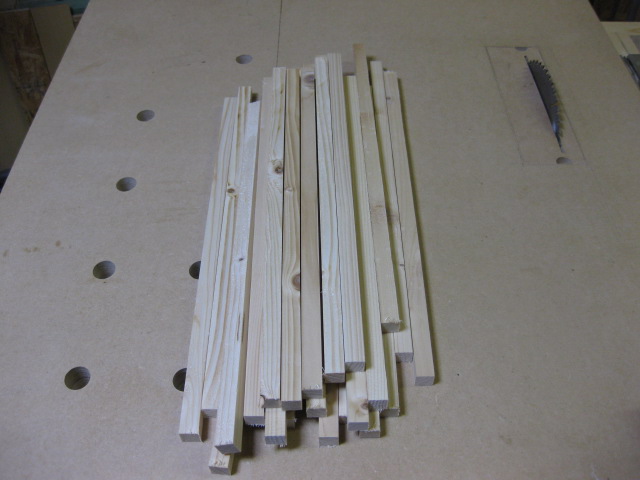

引き出しレール用のランナーをカット
さらに先端を斜めにカット
数が多くて手間がかかります

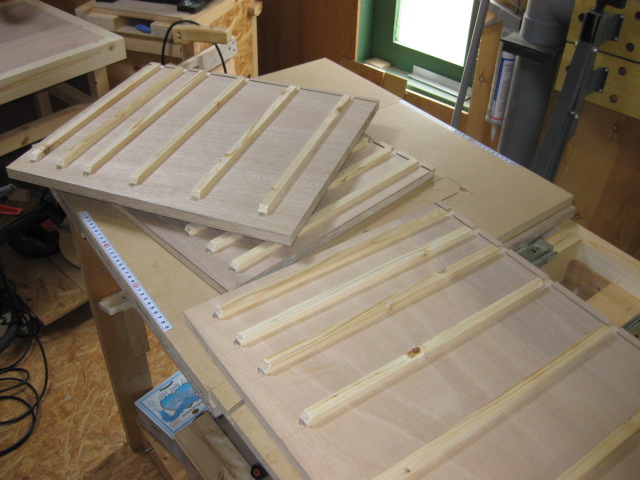

ランナーを側板に貼り付けて接着中
接着完了した状態

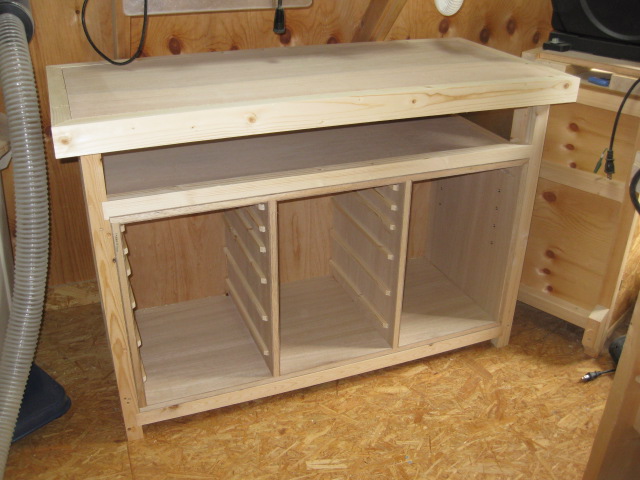

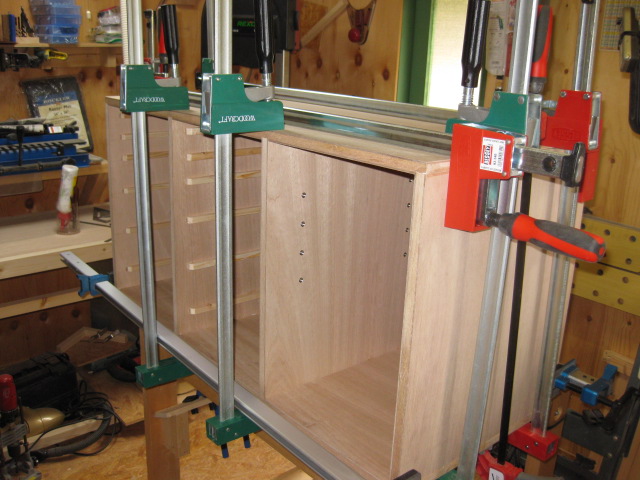

本体部分の加工が終わったので，仮組みして調整後に本組しました
乾燥後に作業台に挿入・・・・失敗
図面どおりにはできていたのですが，挿入する側の寸法を間違えてたのか？
作業台側の垂木をルータで削って何とか合体
続いて抽斗の製作
今までまともに抽斗を作ったことがありません
がんばります

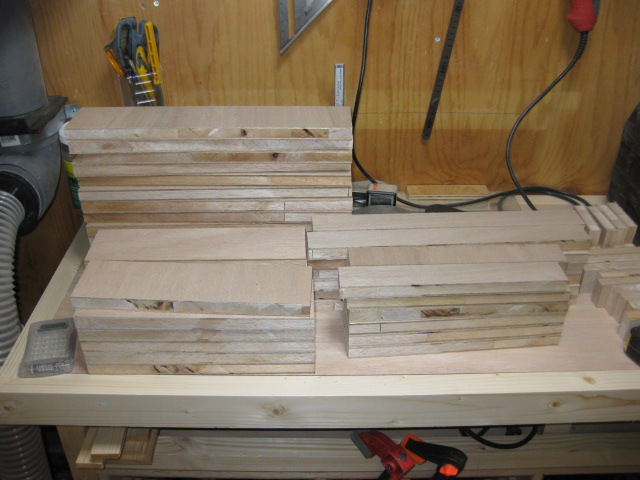

12個分の材料をカットし，寸法どおりに切り出しました
＜’０９・０３・１０＞

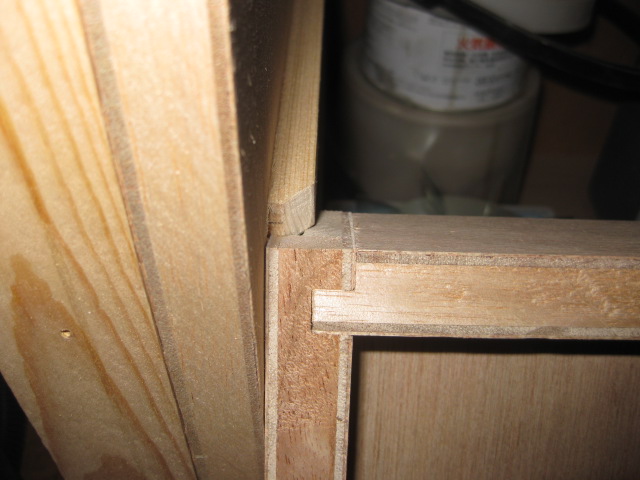

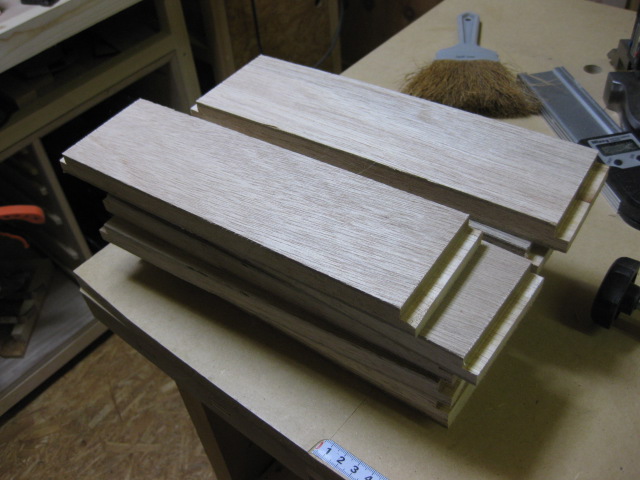

抽斗の前後の板を段欠きしました

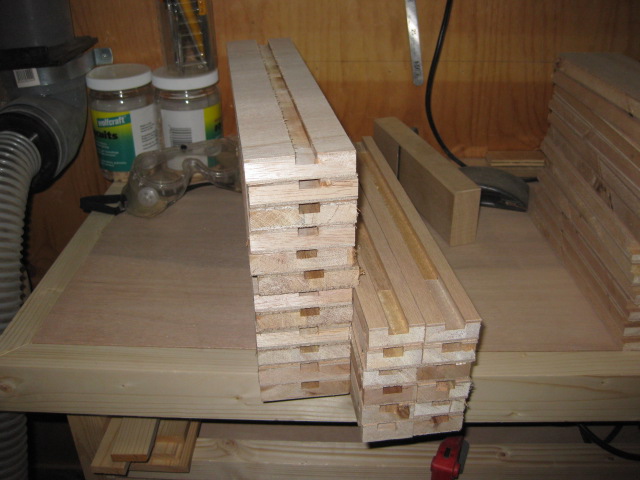

左右の板はレールが入る溝を切り，弁護の段欠きが入る溝も彫りました
＜’０９・０３・２２＞

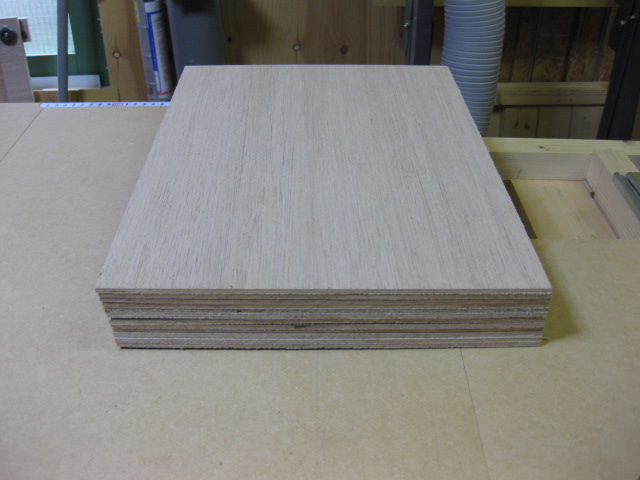

抽斗の底板になるベニヤをカットしました

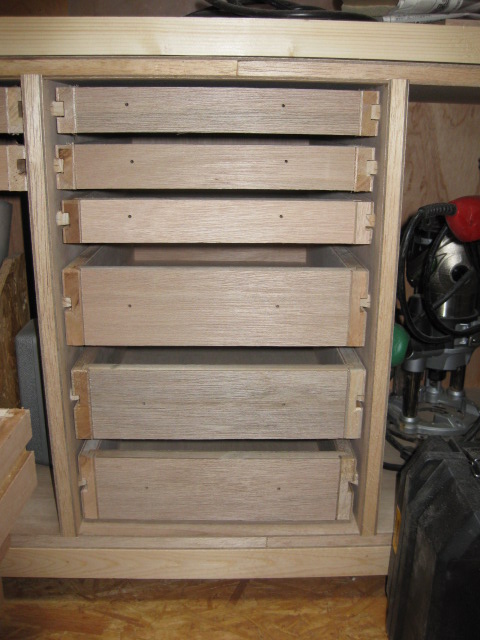

抽斗を仮組みして，収まりを確認すると・・・・干渉
幅をつめて対応しましたが，半分やり直しみたいなものです
抽斗の化粧を製作
端材で厚みが10mmしかありません

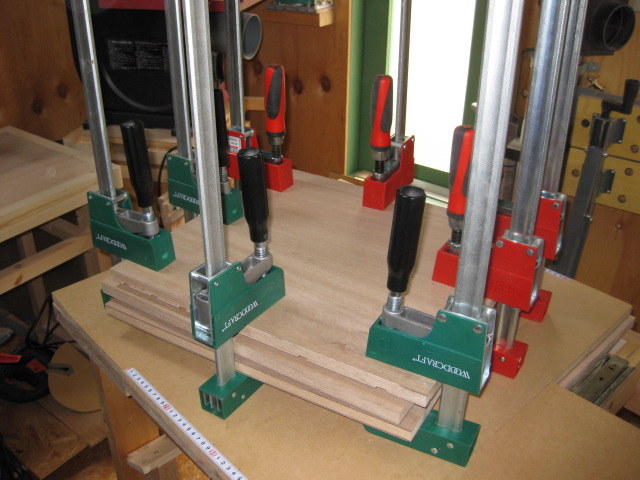

幅の広いやつは板接ぎにビスケットが使えなかったので，突き当てで接着のみ

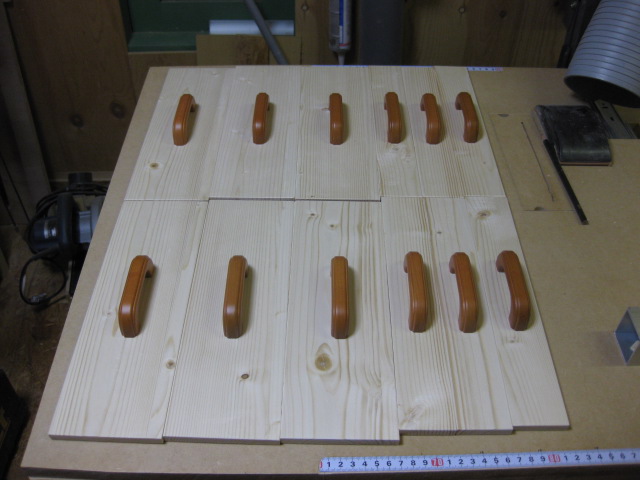

取っ手はセール品50円を使用，安かった〜

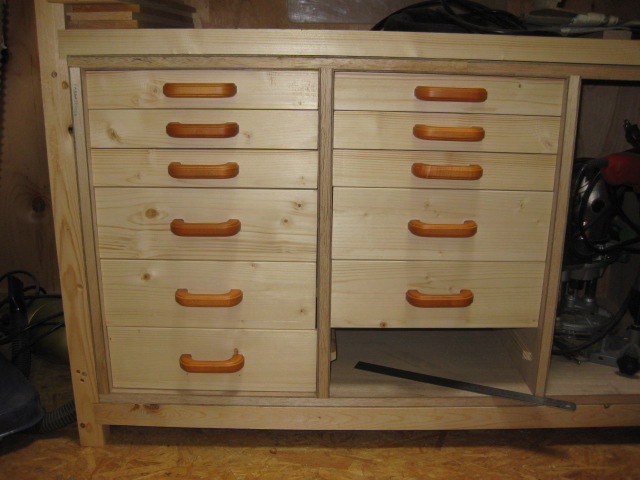

抽斗と化粧板を合体して完成です
手直し中の写真なので一番下の抽斗がないです
本当はフェイスフレームと右側に扉を作るつもりでしたが，面倒なので中止
悪い癖です
気が向いたら扉は作るでしょう
